（1）成果简介

BSN(BGRIMM Seismic Network)微震监测技术及系统可实现岩体破坏时空演化及失稳风险分析，适用于地下矿山、露天矿山的地压灾害监测预警，基于“人工智能+大数据”的全自动-无人化微震监测预警及运维云服务新技术，依托工业互联网平台的云、边、端架构，创新打造“监测-分析-预警-发布-决策-处置监测”的实时、高效、闭环管控的地压动态调控技术体系。BSN微震监测技术及产品可实现岩体破坏孕育过程（聚集、演化、破裂、损伤和释放）及机制分析，适用于地下工程（岩爆、塌方、片帮、底鼓、冒落、地表塌陷等）以及边坡工程（滑坡、崩塌等）的地压灾害监测应用，为矿山提供一体化安全保障服务模式，助力矿山安全、高效生产。

（2）主要性能指标及适用条件范围

远程终端：远程在线数据处理与分析服务；地表总站：本地化处理、分析及展示服务；网络通讯：网络化数据通信与时钟同步；采集分站：数据采集、存储、传输单元；传感器：高灵敏度、高信噪比感知。

表1 GZC30矿用一般型微震传感器技术参数

传感器种类	速度型传感器1	速度型传感器2
自然频率	14Hz	4.5Hz
频率范围	14～1000Hz	5～1000Hz
安装角度	0-180°	竖直/水平
开环灵敏度	80V/m/s	100V/m/s
倾角测量	±30°/0.1°
状态自检	支持
安装方式	可拆卸安装/注浆安装

 表2 KJ1826-F矿用一般型微震监测分站技术参数

通道数	8
采样率	≤24kSPS
分辨率	24位
动态范围	≥108dB
时间同步	PTPV2/GPS（授时误差＜1μs）
授时方式	支持PTP、GNSS、网络授时
通信方式	以太网
数据触发	阈值触发、STA/LTA

（3）成果应用情况

已广泛应用于云南彝良驰宏铅锌矿、新疆喀拉通克铜镍矿、新疆哈密和鑫矿业、内蒙白音诺尔铅锌矿、新疆哈图金矿等国内外地下矿山，为内蒙白云铁矿，外蒙古、内蒙古、云南、广西、山东、新疆等地区地下矿山及隧道工程中提供实时地压风险监测及在线地压灾害预警服务。

（4）成果展示

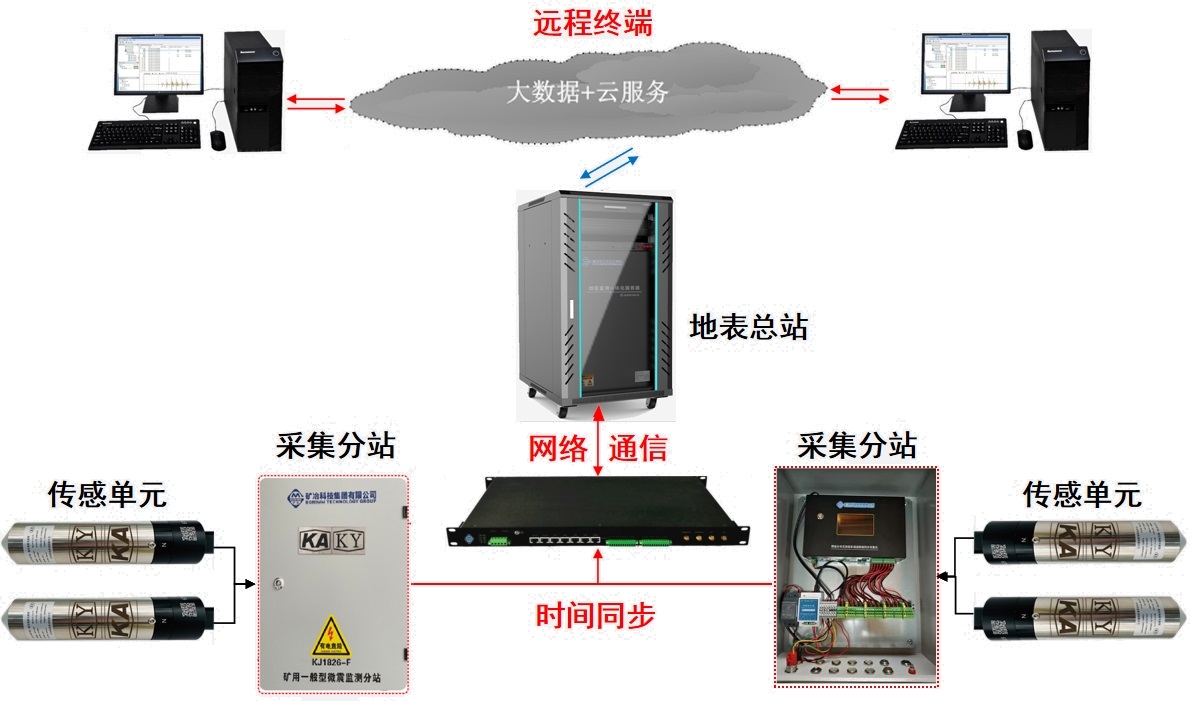

图1 微震监测系统架构

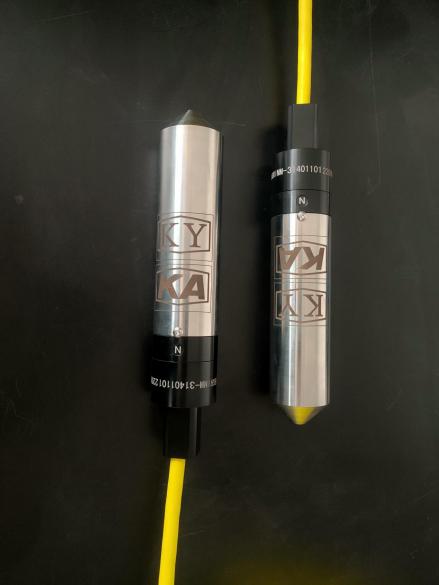

图2 GZC30矿用一般型微震传感器

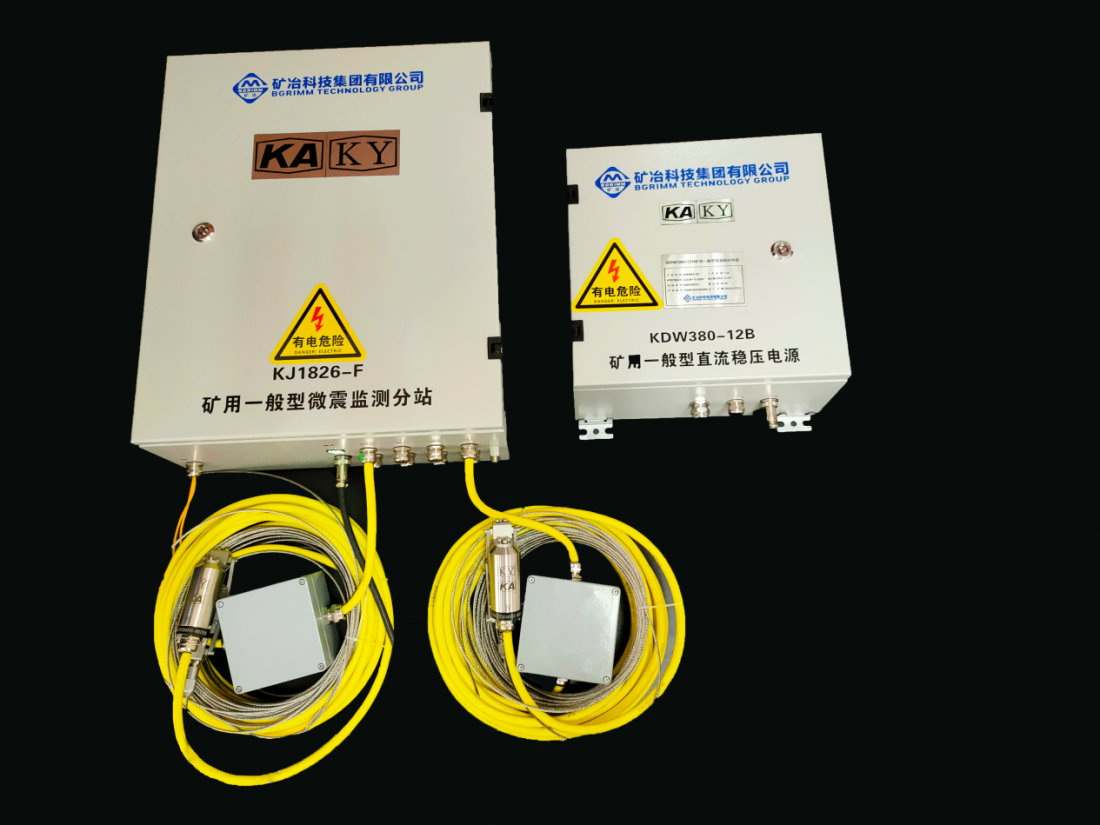

图3 KJ1826-F矿用一般型微震监测分站

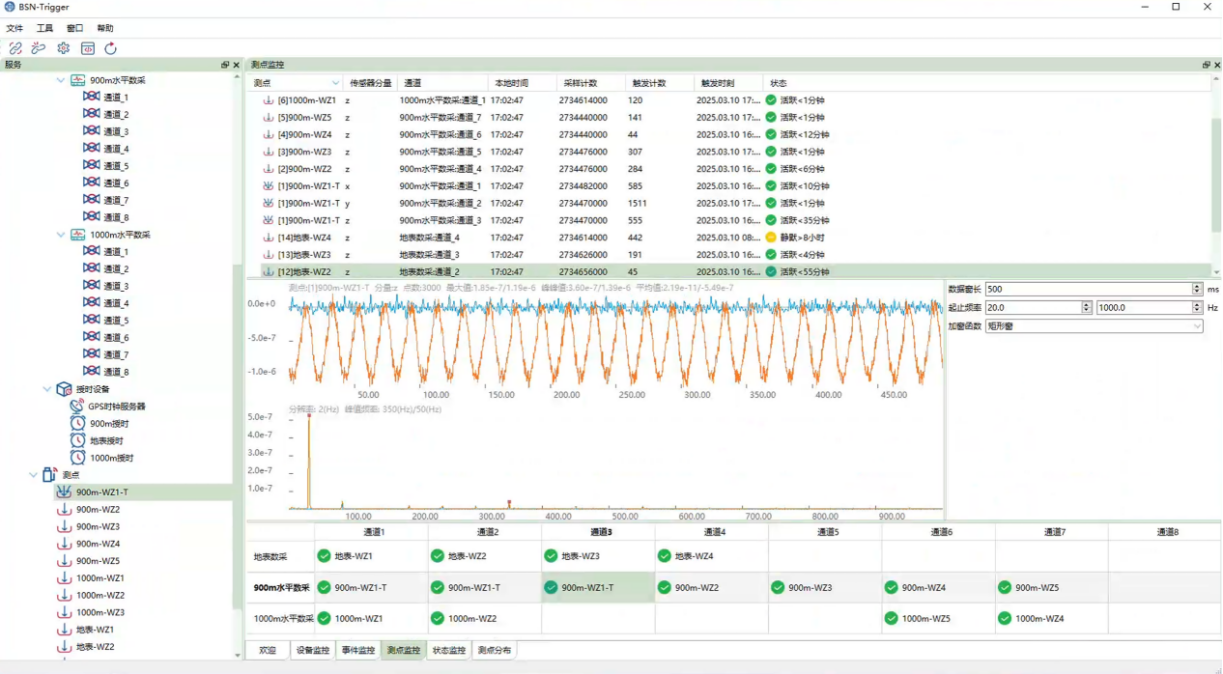

图4 BSN-Trigger微震监测采集软件

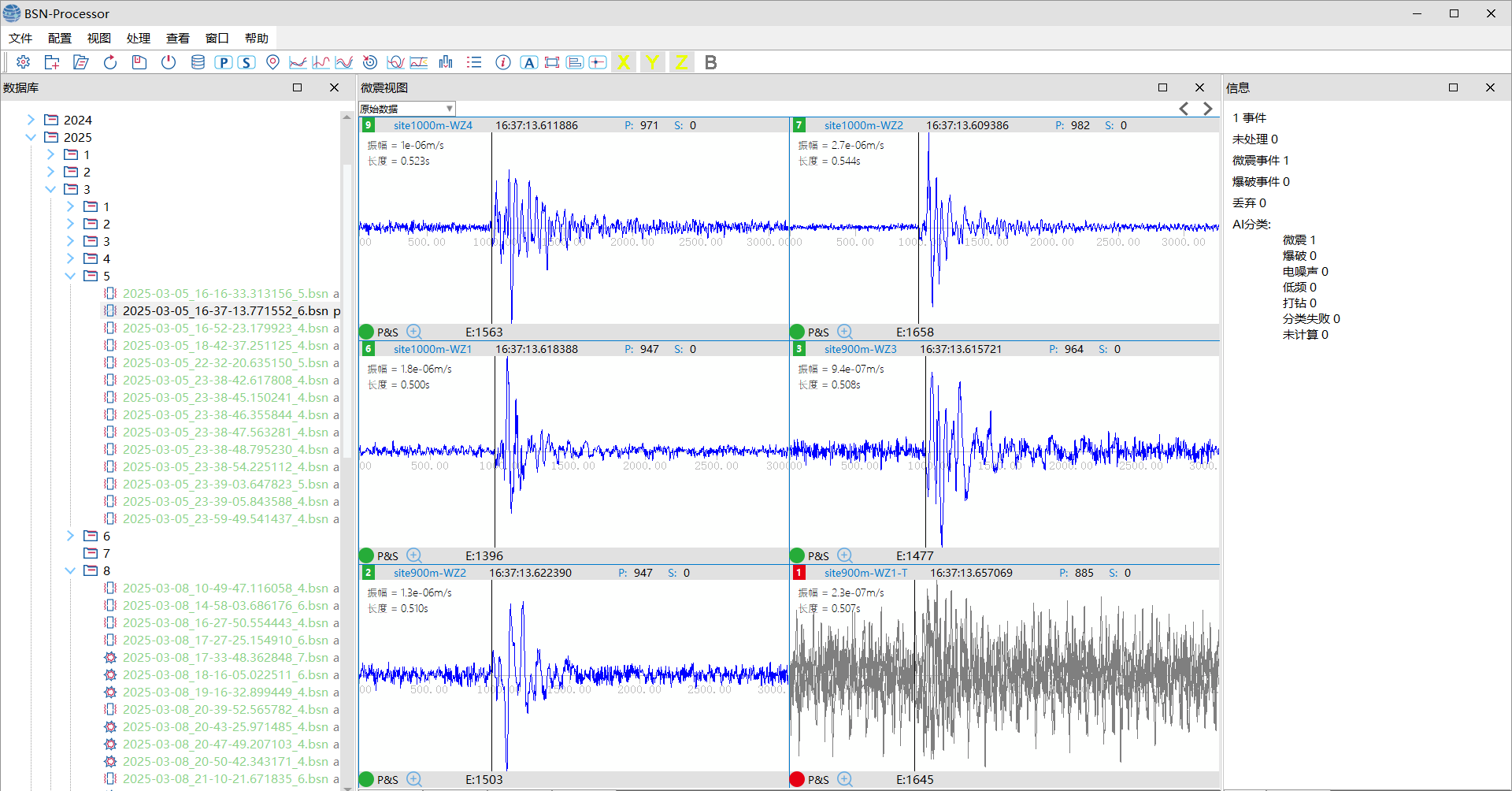

图5 BSN-Processor微震处理软件

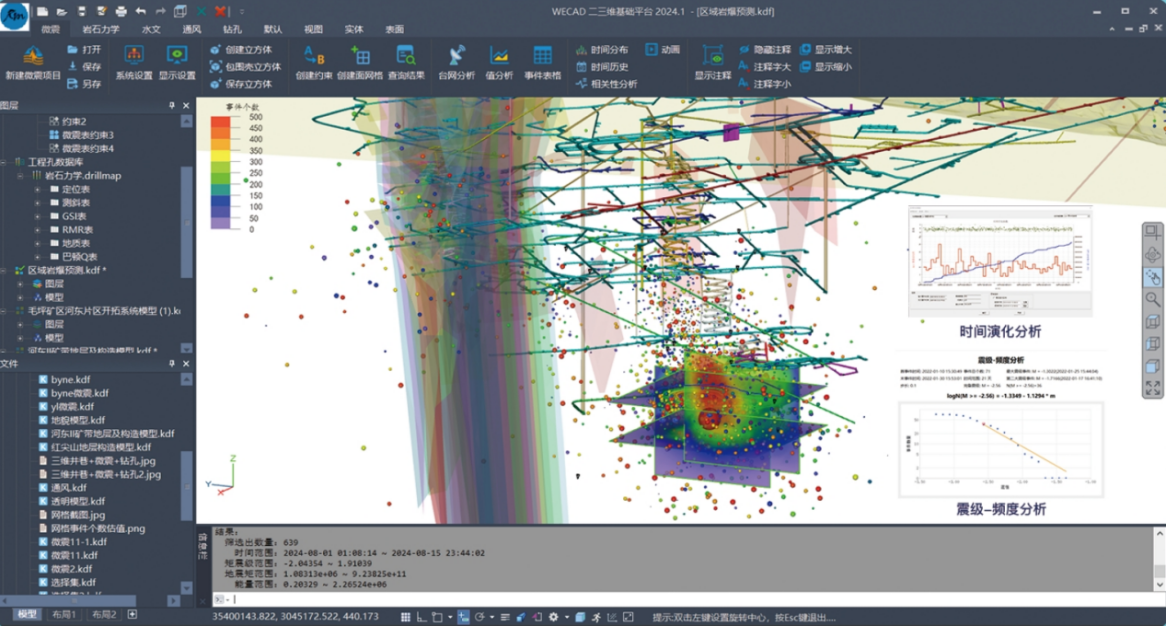

图6 多源多场微震三维可视化分析软件
